鈍化液能使金屬表面呈鈍態(tài)的溶液。一般用于鍍鋅、鍍鎘和其他鍍層的鍍后處理。目的是在鍍層表面形成能阻止金屬正常反應(yīng)的表面狀態(tài)，提高其抗蝕性，并增加產(chǎn)品美觀。通過(guò)配方分析可知常用的鈍化液主要成分是鉻酸、硝酸、硫酸。但由于鉻酸造成環(huán)境污染，在某些場(chǎng)合，產(chǎn)品要求銀白色或藍(lán)白色，則經(jīng)三酸鈍化處理后生成的彩虹色鈍化膜，還可以再經(jīng)過(guò)堿液漂白處理(白色鈍化)，但鍍層的耐蝕性能下降。

三價(jià)鉻鈍化液
鉻在自然界以二價(jià)到六價(jià)的氧化態(tài)存在。但是，只有三價(jià)和六價(jià)鉻有足夠穩(wěn)定性，可以實(shí)際用于電鍍生產(chǎn)。傳統(tǒng)的鈍化液通常是由六價(jià)鉻化合物、三價(jià)鉻化合物、導(dǎo)電鹽、絡(luò)合劑等組成。由于六價(jià)鉻鈍化液具有操作簡(jiǎn)單、成本低廉、控制簡(jiǎn)便，形成的鈍化膜色彩鮮艷，耐候耐磨性能突出，且自身具有自修復(fù)功能，因而被大量地采用。但六價(jià)鉻化合物具有很高的毒性，是致癌物質(zhì)。近年來(lái)世界各國(guó)在環(huán)保法規(guī)中對(duì)劇毒致癌物質(zhì)六價(jià)鉻的使用作出嚴(yán)格限制并最終將被禁止使用。在環(huán)境保護(hù)、實(shí)現(xiàn)清潔化生產(chǎn)以及汽車工業(yè)對(duì)鋼鐵制件耐蝕性能要求更高的推動(dòng)下，三價(jià)鉻鈍化和無(wú)鉻鈍化的研究開(kāi)發(fā)取得了長(zhǎng)足的進(jìn)步，其中三價(jià)鉻鈍化在配方、工藝上都越來(lái)越完善。

鍍鋅板用鈍化液DF-9A的介紹

1．簡(jiǎn)介
DF-9A是熱鍍鋅板用無(wú)機(jī)水性鈍化劑，主要由三價(jià)鉻、六價(jià)鉻和無(wú)機(jī)添加劑等組成。該產(chǎn)品能夠有效地提高鍍鋅板材的耐腐蝕性能。

2．應(yīng)用
DF-9A適用于通常的熱鍍鋅生產(chǎn)線，其工藝流程為：熱浸鍍鋅 → 水冷 → 風(fēng)冷過(guò)后 → 直接噴淋/擠干或使用輥涂機(jī)涂敷 → 然后烘干。在配制和使用DF-9A的過(guò)程中無(wú)須加熱，室溫下直接使用，沒(méi)有反應(yīng)時(shí)間的要求，涂敷后即可以立刻烘干。
DF-9A是含有六價(jià)鉻的酸性鈍化劑，所有接觸到鈍化劑的槽體、管道和噴嘴都建議使用不銹鋼材或PVC材料制成，以防止造成腐蝕。擠干輥建議使用能夠耐鉻酸腐蝕的橡膠材料制成，例如：海帕隆、聚氨酯橡膠或氯丁橡膠。

3．性能
DF-9A是在前幾代鈍化劑的基礎(chǔ)上，開(kāi)發(fā)出的新型第三代鈍化劑。第一代鈍化劑為傳統(tǒng)的單一鉻酸；第二代鈍化劑為鉻酸加入各類添加劑，該類鈍化劑相比較傳統(tǒng)鉻酸鈍化劑提高了耐腐蝕性能，但也有自身的一系列問(wèn)題，如易生白銹、易發(fā)黑、使用需要加熱或有一定的反應(yīng)時(shí)間等要求，而且經(jīng)過(guò)一段時(shí)間的使用，槽液容易產(chǎn)生鋅鹽淤渣。而第三代鈍化劑（例如DF-9A）則是在第二代產(chǎn)品的基礎(chǔ)上，專門為解決上述問(wèn)題開(kāi)發(fā)的。

DF-9A相比較于其他傳統(tǒng)鈍化劑的改進(jìn)點(diǎn) ：

a)克服了傳統(tǒng)鈍化劑在使用時(shí)經(jīng)常會(huì)產(chǎn)生的發(fā)黑現(xiàn)象
鍍鋅板材的發(fā)黑現(xiàn)象比較常見(jiàn)，其主要原因如下：
1）鈍化劑自身特性導(dǎo)致板材發(fā)黑；
2）地區(qū)濕度比較大導(dǎo)致板材發(fā)黑；
3）使用鈍化劑后沒(méi)完全烘干即收卷導(dǎo)致板材發(fā)黑；
4）鍍鋅層自身的鉛、鋁含量配比不當(dāng)導(dǎo)致板材發(fā)黑。

DF-9A針對(duì)以上特點(diǎn)通過(guò)調(diào)整配方，對(duì)生產(chǎn)工藝進(jìn)行控制，成功地解決了這一問(wèn)題。無(wú)論是在外界條件比較惡劣的地區(qū)，還是在一些鍍鋅質(zhì)量不太好的情況下都很少發(fā)生板材發(fā)黑的現(xiàn)象。

b)提高了鍍鋅板材的防腐性能
鍍鋅板產(chǎn)生白銹是生產(chǎn)廠家最頭痛的情況，直接關(guān)系到產(chǎn)品的品質(zhì)。產(chǎn)生白銹的最主要原因是鈍化劑的耐腐蝕性能不夠。DF-9A在防止板材產(chǎn)生白銹現(xiàn)象，提高板材的耐腐蝕性能方面有明顯改進(jìn)。這可以從許多廠家的對(duì)比試驗(yàn)中得出結(jié)論。

c)生產(chǎn)控制上的優(yōu)點(diǎn)
DF-9A為了提高廠家在使用該產(chǎn)品時(shí)的便利性，通過(guò)調(diào)整配方，使得在生產(chǎn)過(guò)程中無(wú)須加熱、控制溫度，降低了生產(chǎn)的能耗，也降低了生產(chǎn)控制的復(fù)雜性。

d)生產(chǎn)質(zhì)量的穩(wěn)定性和廢水處理方面的優(yōu)勢(shì)
鍍鋅板用鈍化劑大部分是含有鉻酸的酸性產(chǎn)品，產(chǎn)品在與板材接觸時(shí)不可避免地會(huì)與鍍鋅層發(fā)生反應(yīng)，導(dǎo)致鋅被帶到槽液中。鈍化液中鋅離子濃度的升高會(huì)極大地影響板材的耐腐蝕性。據(jù)我們的試驗(yàn)和生產(chǎn)實(shí)際情況統(tǒng)計(jì)得知，當(dāng)鈍化液中的鋅離子濃度超過(guò)1000mg/L時(shí)，板材的耐腐蝕性能急劇下降，因而容易產(chǎn)生白銹現(xiàn)象。通常在這種情況下必須排空舊鈍化液，重新配置槽液，這一方面導(dǎo)致板材鈍化性能的波動(dòng)，也造成鈍化液的浪費(fèi)；另一方面對(duì)廢水處理也造成很大壓力。另外鈍化液中鋅離子濃度的過(guò)高，在槽液中會(huì)產(chǎn)生大量的含鉻廢渣，堵塞管道、噴嘴。影響生產(chǎn)，同時(shí)對(duì)廢渣需要進(jìn)行廢水處理。

使用DF-9A可改變這種狀況，由于DF-9A自身的特性（通過(guò)添加適當(dāng)?shù)奶砑觿┮种柒g化液與板材的反應(yīng)）和生產(chǎn)控制（槽液無(wú)需加熱，降低了與板材反應(yīng)的活性）；以及我們?cè)趯?shí)際操作控制方面的經(jīng)驗(yàn)，基本上能夠避免槽液中鋅離子濃度的過(guò)快增長(zhǎng)，保持鋅離子濃度在一個(gè)穩(wěn)定低的范圍內(nèi)，在保證產(chǎn)品質(zhì)量的前提下，避免了頻繁更換槽液，清洗槽體、管道、噴嘴所帶來(lái)的種種浪費(fèi)和不便。

綜上所述，使用DF-9A具有以下優(yōu)勢(shì)：
1、鍍鋅板性能穩(wěn)定，最大限度的避免了板材產(chǎn)生發(fā)黑、白銹現(xiàn)象；
2、鈍化液使用壽命長(zhǎng)，保證生產(chǎn)的連續(xù)性，降低工人勞動(dòng)強(qiáng)度。通常情況下只需要在設(shè)備大修時(shí)更換槽液；
3、基本上不會(huì)產(chǎn)生廢渣，含鉻廢水也只是在清洗設(shè)備時(shí)才有。

1.實(shí)驗(yàn)部分

1.1儀器
SPECTROxSORT型手持X射線熒光光譜儀

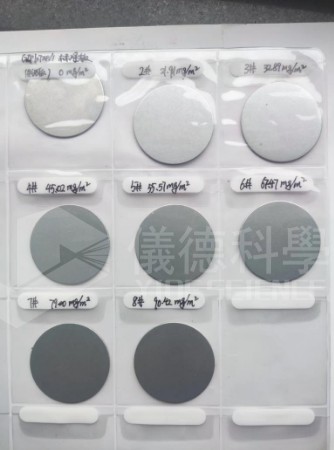

1.2樣品-含Cr鈍化膜

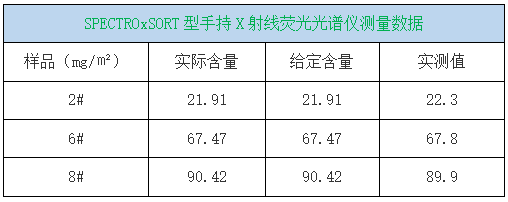

2.測(cè)量結(jié)果

3.結(jié)論

本方法試驗(yàn)證明，SPECTROxSORT型手持X射線熒光光譜儀對(duì)鈍化膜分析精度高，結(jié)果穩(wěn)定可靠，分析速度快，操作簡(jiǎn)便，滿足檢測(cè)需求。實(shí)驗(yàn)中所使用的SPECTRO xSORT型手持X射線熒光光譜儀 具備高性能X射線管，保證了儀器對(duì)待測(cè)元素的高效的激發(fā)。特殊開(kāi)發(fā)的SDD檢測(cè)器，數(shù)據(jù)采集速度10倍于傳統(tǒng)的檢測(cè)器，具有獨(dú)特的適應(yīng)性及靈活性。儀器符合嚴(yán)格的德國(guó)X射線輻射標(biāo)準(zhǔn)，為用戶提供安全防護(hù)。其強(qiáng)大的數(shù)據(jù)傳輸及處理功能，可在現(xiàn)場(chǎng)打印，儲(chǔ)存數(shù)據(jù)。GPS可將數(shù)據(jù)與大地坐標(biāo)綁定，為數(shù)據(jù)回溯提供可靠的依據(jù)。儀器可在沒(méi)有外接電源、沒(méi)有空調(diào)的現(xiàn)場(chǎng), 在數(shù)秒鐘內(nèi), 獲得以往只有實(shí)驗(yàn)室光譜儀才能達(dá)到的分析結(jié)果， 這一點(diǎn)適合室外或工廠車間等條件不便的環(huán)境使用。
