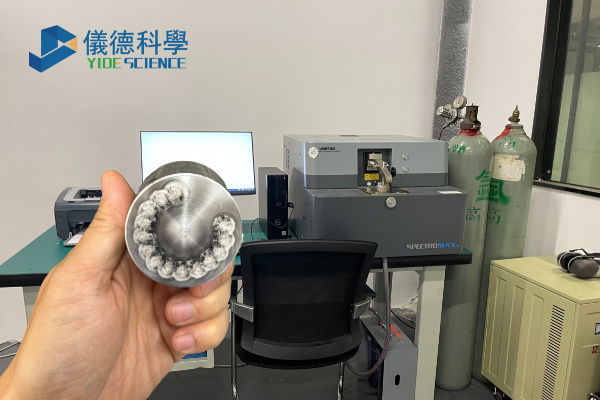

直讀光譜儀的成分檢測精度，直接取決于試樣制備質(zhì)量。不合格的樣品表面會造成激發(fā)異常、數(shù)據(jù)漂移，甚至得出完全失真的結(jié)果。針對金屬標(biāo)樣與生產(chǎn)試樣，制樣需嚴(yán)格遵循以下規(guī)范。

一、檢測面基礎(chǔ)質(zhì)量要求

1. 平整密閉：檢測面需平整光潔，無翹曲、凹凸變形，確保與激發(fā)臺密封貼合，防止氬氣泄漏導(dǎo)致激發(fā)能量不足、數(shù)據(jù)重復(fù)性差。

2. 潔凈無雜質(zhì)：表面徹底去除氧化皮、銹蝕、油污及加工殘留，制樣后用無水乙醇或丙酮擦拭干燥，避免外來元素干擾成分分析。

3. 材質(zhì)代表性：取樣避開澆口、邊角、焊縫等非均質(zhì)區(qū)域，保證檢測面成分均勻，能夠真實(shí)反映樣品整體的元素含量。

二、缺陷樣品處理規(guī)則

金屬標(biāo)樣或鑄件試樣常出現(xiàn)砂眼、裂紋等缺陷，需提前處理規(guī)避誤差：

1. 砂眼與氣孔：檢測面存在砂眼、氣孔時(shí)，必須重新打磨或切割換面取樣。缺陷會造成放電擊穿異常，直接導(dǎo)致碳、硫等非金屬元素檢測結(jié)果偏低。

2. 裂紋與夾層：帶有裂紋、夾層的樣品禁止直接檢測。裂紋內(nèi)容易積存氧化雜質(zhì)，且破壞激發(fā)密封性，需完整切除缺陷區(qū)域后再行制樣。

3. 成分偏析：存在偏析風(fēng)險(xiǎn)的樣品需在不同位置多點(diǎn)制樣檢測，取平均值作為參考結(jié)果，避免單點(diǎn)數(shù)據(jù)偏離真實(shí)成分區(qū)間。

三、制樣操作關(guān)鍵要點(diǎn)

1. 加工方式：優(yōu)先選用銑床銑削加工表面；砂紙打磨需采用 80~120 目粒度，打磨紋路保持同向，減少交叉劃痕對放電穩(wěn)定性的影響。

2. 尺寸規(guī)格：試樣厚度不小于 2mm，檢測面直徑或邊長不小于 10mm；小尺寸試樣需搭配專用夾具固定，確保激發(fā)孔完全被樣品覆蓋。

3. 溫度控制：制樣過程中避免樣品過熱，高溫會引發(fā)表面氧化與材料相變，需待樣品冷卻至室溫后方可上機(jī)檢測。

規(guī)范制樣是光譜分析的基礎(chǔ)前提，嚴(yán)格把控樣品表面質(zhì)量、主動規(guī)避缺陷干擾，才能保障檢測結(jié)果的準(zhǔn)確性與可復(fù)現(xiàn)性。
