隨著我國電子信息工業(yè)和鍍錫板材工業(yè)的迅速發(fā)展，我國錫的消費量出現(xiàn)明顯的大幅度增長。錫的雜質(zhì)含量的高低不僅直接影響電鍍、焊接的性能和合金的質(zhì)量，同時也是確定其品號的直接依據(jù)，因此準(zhǔn)確測定錫錠中雜質(zhì)元素是十分重要的。本文儀德將介紹使用直讀光譜儀直接測定錫錠中雜質(zhì)元素含量的實驗過程。

一、 實驗部分



1.  儀器和試劑：

SPECTROLAB S 光電直讀光譜儀

液態(tài)氬氣（純度>99.999%）

錫光譜標(biāo)樣



2.  技術(shù)條件：

氬氣壓力為0.35Mpa

二、 分析條件選擇



1.  分析條件的優(yōu)化：

氬氣沖洗( Flush)時間由樣品激發(fā)室容積的大小、氬氣流量及純度、待測樣品表面對氧和水分的平均吸收量等因素來決定。通過試驗確定氬氣的沖洗時間為5s。



2.  分析樣品及其處理：

分析的樣品，要求表面平整，無氧化物，由于氧和水等對樣品的激發(fā)放電有嚴(yán)重的影響。而錫錠表面極易氧化，本工作利用車床對樣品表面進(jìn)行切割拋光和平整，并立即進(jìn)行測量。如果樣品擱置太久或表面形成氧化物，證明對所測元素的分析有一定的影響，準(zhǔn)確度和精密度下降。



3.  各元素分析條件的選擇和優(yōu)化：

所測雜質(zhì)元素的光譜線，應(yīng)選擇與基體元素譜線干擾和共存元素的干擾小且強(qiáng)度高的譜線，即測定背景值( BEC)低。



三、 準(zhǔn)確度試驗

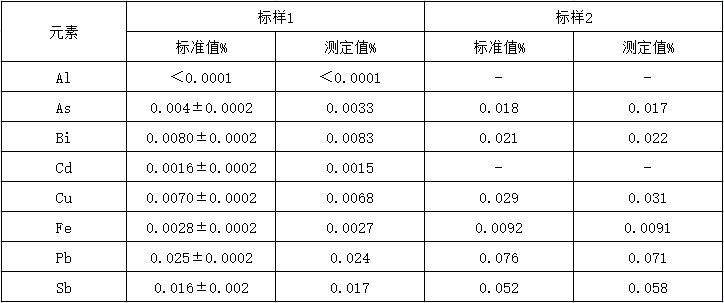

對不同含量的標(biāo)樣測定3次取平均值，進(jìn)行準(zhǔn)確度試驗，測定結(jié)果見下表。從表格中可見，各標(biāo)樣的測定值與標(biāo)準(zhǔn)值吻合較好，滿足國家標(biāo)準(zhǔn)允差要求。



四、 結(jié)論



通過樣品處理、分析條件的優(yōu)化，采用直讀光譜儀測定錫錠中雜質(zhì)元素含量，分析數(shù)據(jù)可靠，具有良好的精確度和準(zhǔn)確度。

利用斯派克直讀光譜儀測定錫錠雜質(zhì)元素的含量，具有制樣簡單、無環(huán)境污染、方 法快速準(zhǔn)確和檢出限低等特點，為錫錠品號的鑒定提供強(qiáng)有力的技術(shù)把關(guān)，具有良好的社會效益和經(jīng)濟(jì)效益。

作者：李政軍
