鋁在鋼中主要以金屬固溶體形式存在，也有少部分Al₂O₃和AlN。鋼中的Al₂O₃一般不溶于酸稱為“酸不熔鋁”。鋁含量及酸溶鋁與酸不熔鋁的比例對軋鋼特別是連鑄工藝至關(guān)重要，不能準確控制鋁含量及不同狀態(tài)鋁的比例，就不能進行正常的生產(chǎn)，因此，對鋼中鋁含量與不同狀態(tài)鋁含量的測定非常重要?；瘜W法測定酸不溶鋁或全鋁，必須用焦硫酸鉀溶融后才能準確檢出，而且分析步驟繁瑣，不利于快速生產(chǎn)需要。隨著光電直讀法技術(shù)、工藝的進步。在運用峰積分技術(shù)PIM后，準確快速測定鋼中不同狀態(tài)的鋁含量成為可能，其基本原理是：在鋁的燃燒曲線上，不同狀態(tài)的鋁有不同的表現(xiàn)，酸不熔鋁可使燃燒曲線形成一個峰值。通過峰值積分及平穩(wěn)放電時的對比分析可測得不同狀態(tài)鋁的含量。由于酸溶鋁與酸不熔鋁之和為全鋁含量，本文以全鋁與酸溶鋁含量變化說明酸溶鋁與酸不熔鋁含量變化。

實驗部分

儀器和設(shè)備
SPECTRO LAB 光電直讀光譜儀，光譜磨樣機

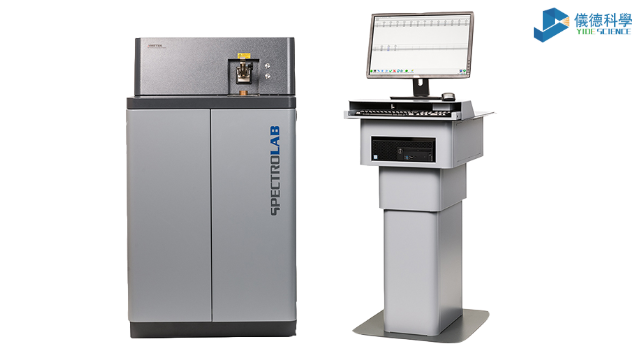

（SPECTRO LAB 光電直讀光譜儀）

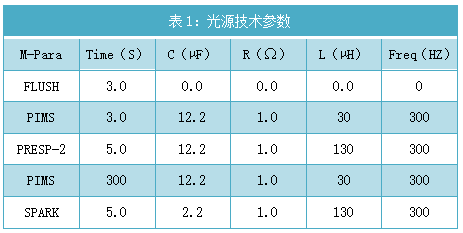

實驗條件

氬氣：純度>99.99%，靜態(tài)流量0.5L/min，動態(tài)流量5L/min。
鎢電極：90°頂角，極距：4mm
分析線對：Fe 281.329nm（內(nèi)標），Al 396.153nm（分析）

實驗方法

測定儀器的精密度。分別取國家標準光譜樣品S9255、S9257、S9258、86-1，各連續(xù)測定十一次，取其變異系數(shù)S%，與儀器出廠技術(shù)指標比較。
測定已知含量的標準樣品。標準樣品拋光后，連續(xù)激發(fā)三次取平均值，比較全鋁、酸溶鋁的測定值與標準值。
光電直讀光譜儀測定錨鏈鋼中全鋁含量?？箟难?CAS光度法測定鋼中酸溶鋁含量，比較測定結(jié)果。

結(jié)果與討論

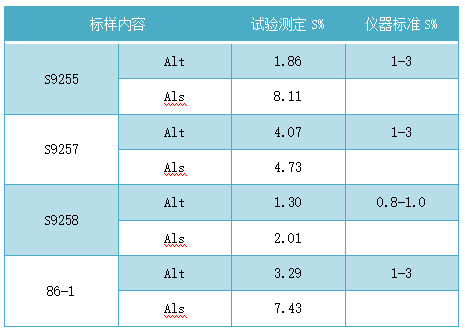

上表結(jié)果表明，儀器的精度度較好，能滿足測定要求。

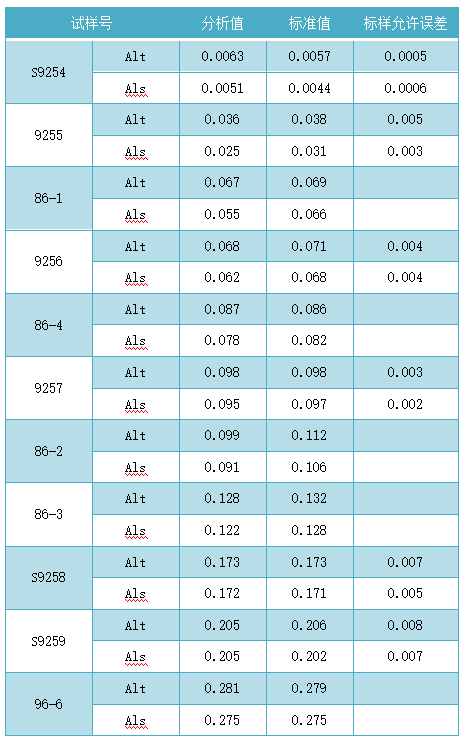

準確性測試

上表數(shù)據(jù)表明，采用了峰值積分技術(shù)PIM后，光電直讀光譜測定酸溶鋁、酸不熔鋁的準確度，基本令人滿意。

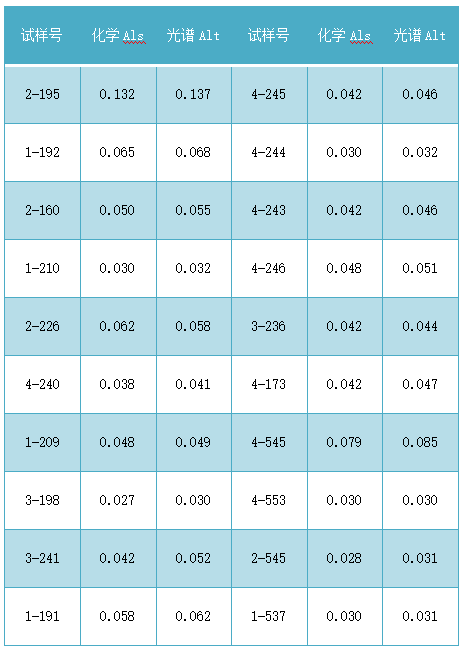

Alt與Als光譜化學測試

從表中可看到，光譜儀測得的全鋁含量比壞血酸-CAS光度法測得的酸溶鋁含量大，我們認為這個含量差距主要是因為酸不熔鋁的存在造成的。

結(jié)論

在運用了峰值積分技術(shù)PIM后，對于低合金鋼中全鋁含量和酸溶鋁、酸不熔鋁含量的測定體現(xiàn)出光電直讀光譜法準確、快速地優(yōu)點，能保證生產(chǎn)需要，通過部分替代化學法測定，降低了分析成本。


參考文獻
【1】鞍鋼鋼研所等，實用冶金分析，沈陽：遼寧出版社
【2】賈云海，冶金部分分析情報網(wǎng)學術(shù)文集，P44
【3】陳祖旺，冶金部分析情報網(wǎng)學術(shù)論文集。

文章來源SPECTRO光譜分析論文集
